Estructura tubular para fachada textil Hospital de Cartagena
Estructura tubular para fachada textil Hospital de Cartagena

Horfasa realizó la fabricación y montaje de la estructura tubular de soporte para la cubierta textil de la fachada del nuevo Hospital de Cartagena. Un moderno edificio tanto en servicios como en soluciones constructivas.


Caracteristicas

Mas de 200 Tn de tubos y placas premontadas en nuestras instalaciones han sido necesarias para completar esta obra. Nuestro equipo de profesionales en calderería y montaje, trabajo durante mas de 6 meses para poder completar esta obra que tenía una alta dificultad técnica y de fabricación.

Cada uno de los tubos era único; tanto en medida como en tipo y por tanto se debieron marcar en nuestras instalaciones y ser verificados uno por uno poniendo a prueba nuestros procedimientos de calidad.

Todas las soldaduras han sido evaluadas mediante ENDs (Ensayos No Destructivos)  las soldaduras fueron examinadas mediantes particulas magnéticas, ultrasonidos y liquidos pentrantes por una ECA (Entidad de inspección y control) para garantizar la calidad del soldeo. Estos ensayos garantizan un nivel optimo de la soldadura. Además tanto los procedimientos como nuestros soldadores estan evaluados y certificados para el trabajo que realizan.

Los tubos forman una suerte de piramides invertidas apoyadas sobre un mastil vertical y unidas entre si. Sobre estas 'cae' por la fachada un entramado de tubos en un aparente caos que esta perfectamente calculado.

Otras caracteristicas


Ver mapa más grande

Evolucion de las obras - MurciaSalud

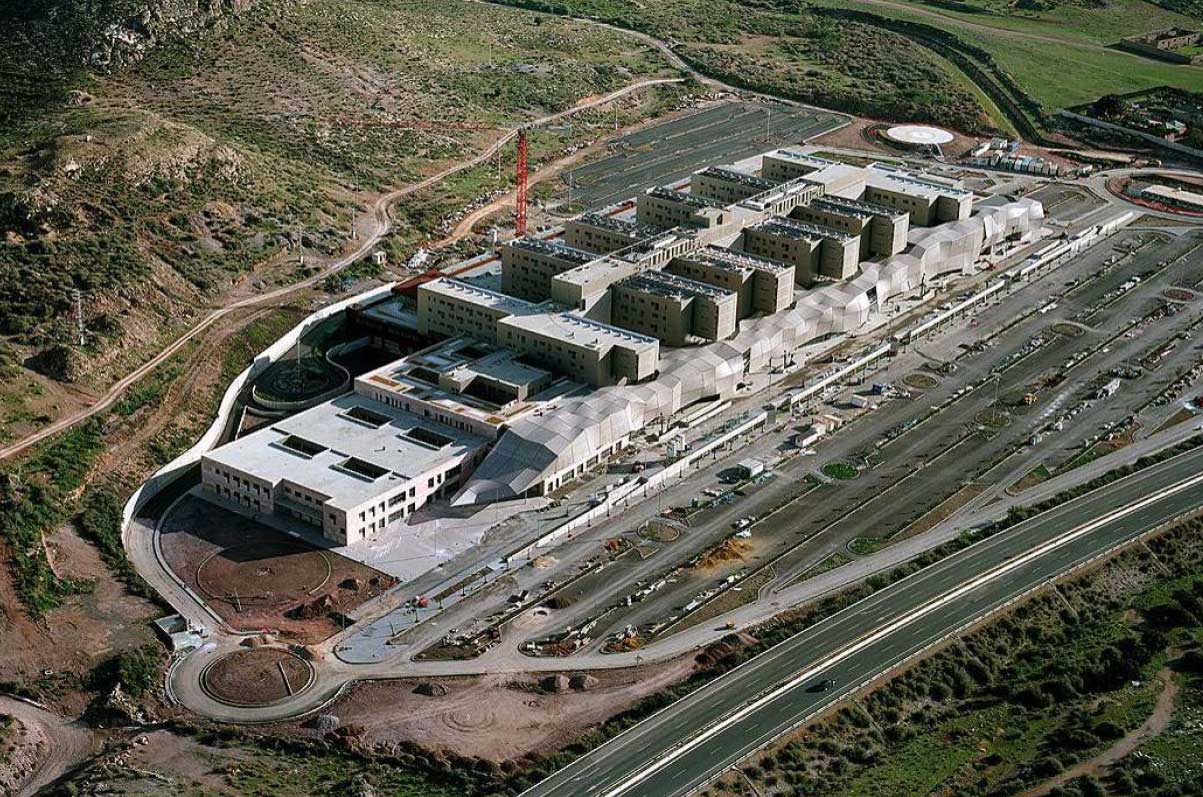

Fin de obra, Enero de 2010

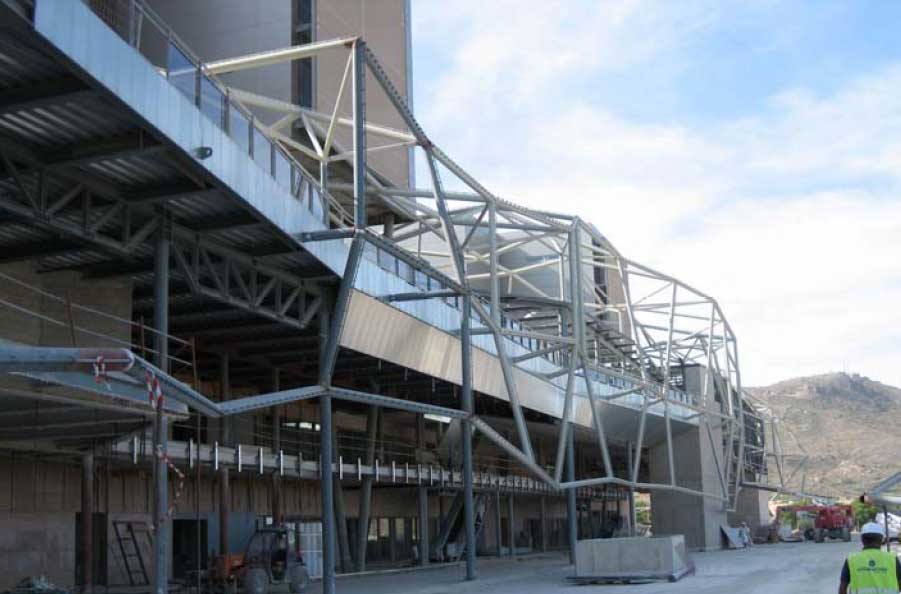

Fachada principal, Junio de 2009

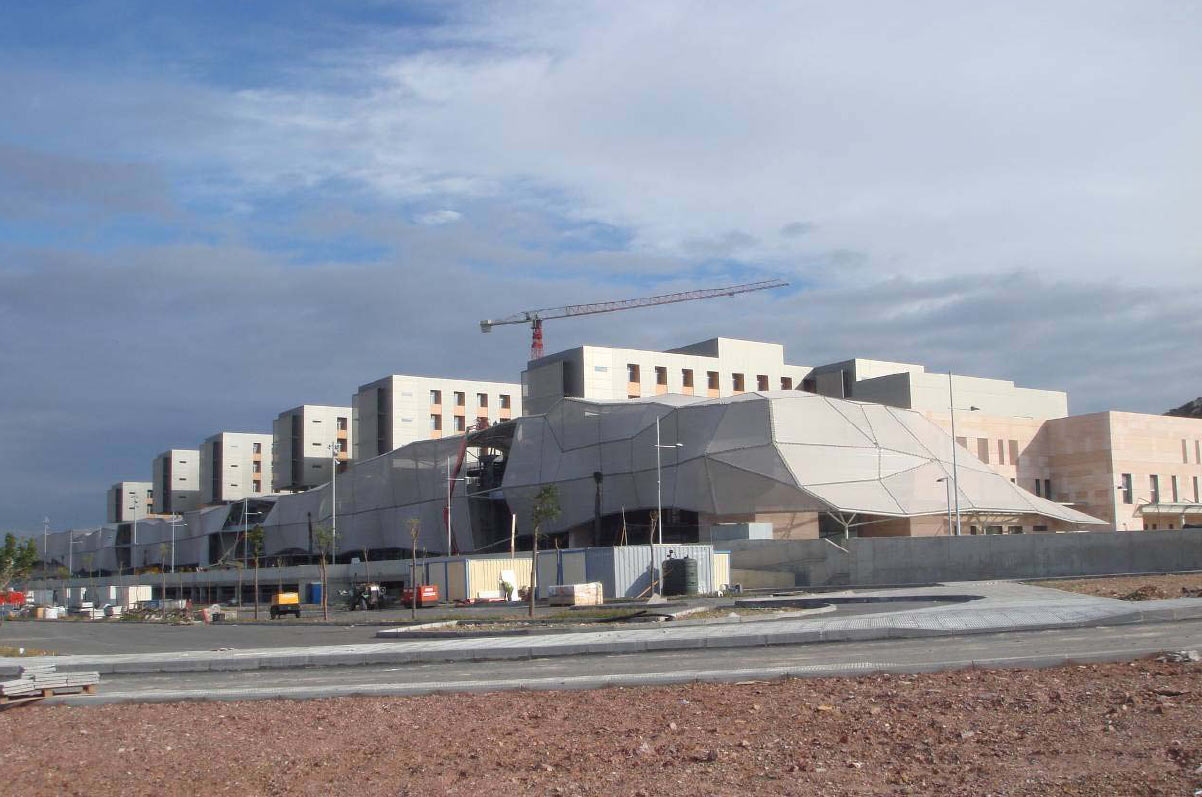

Toldos instalados, Diciembre de 2010

Fachada principal, Junio de 2009

Fachada principal, Junio de 2009

Fachada principal, Junio de 2009

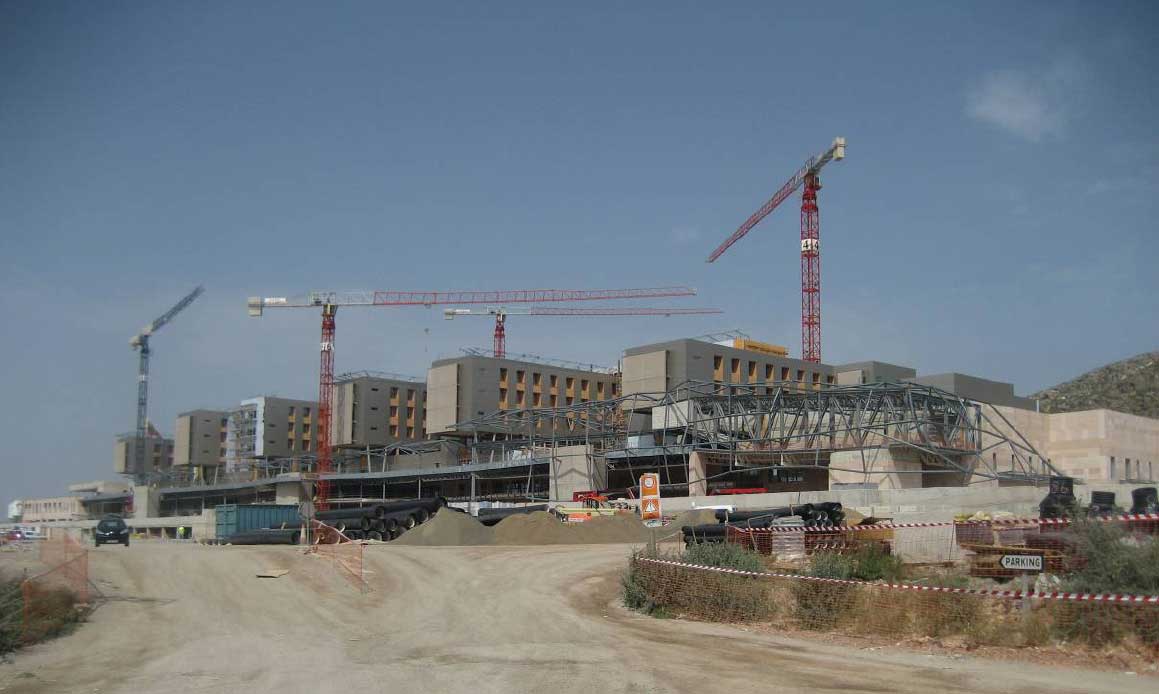

Fachada principal, Mayo de 2009

Fachada principal, Mayo de 2009

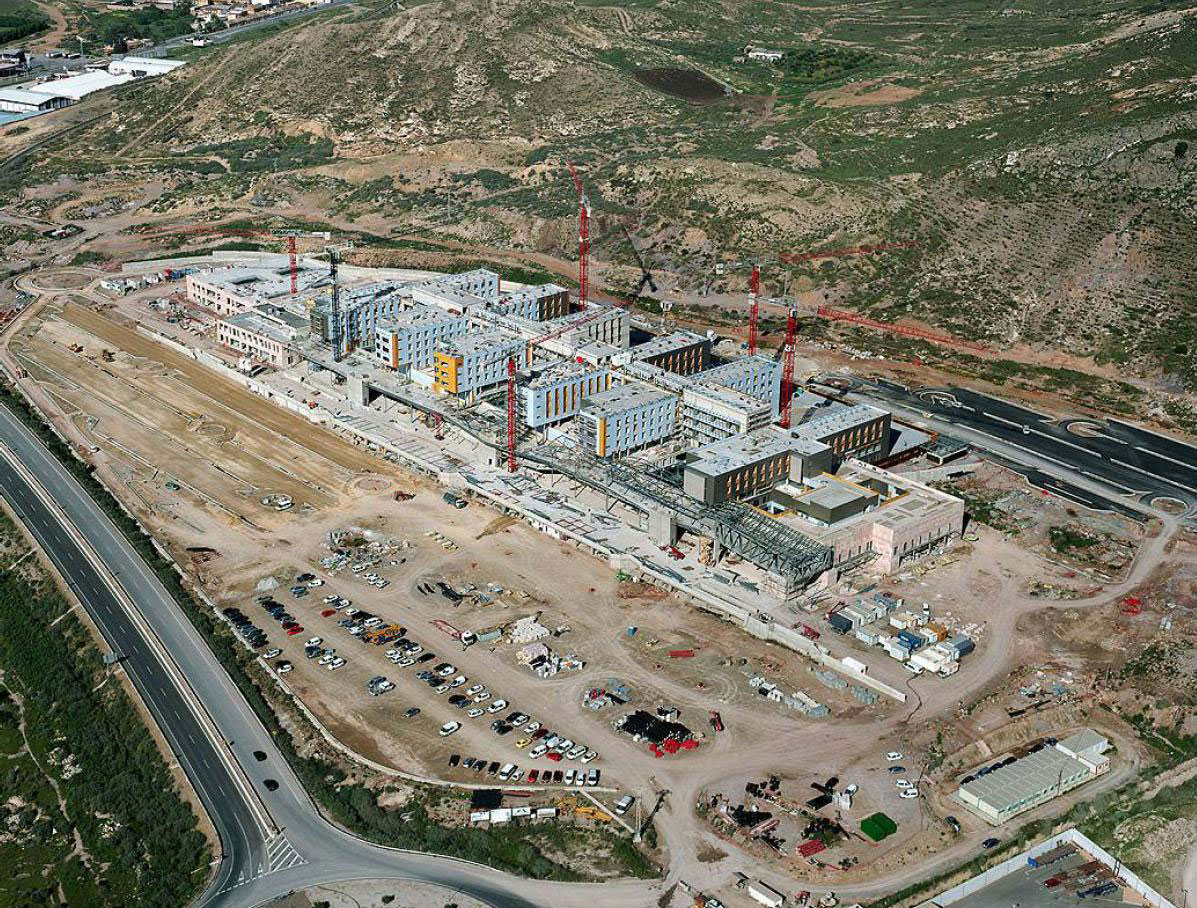

Vista aerea de las obras, Abril de 2009

Vista aerea de las obras, Abril de 2009

Imágenes propiedad de la Consejería de Sanidad y Consumo de la Región de Murcia
